Altium（前身为Protel International Limited）是一家致力于开发电子设计自动化（EDA）软件的公司，由Nick Martin于1985年在塔斯马尼亚岛的霍巴特成立。公司最初专注于开发基于计算机的软件，以辅助进行印制电路板（PCB）设计。随着业务的不断发展，Altium逐渐扩大了其产品范围，涵盖了原理图输入、PCB自动布线以及自动PCB元件布局等多个方面。

产品特点

Altium Designer是Altium公司推出的一款一体化的电子产品开发系统，它运行于Windows操作系统，并全面继承了包括Protel 99SE、Protel DXP在内的先前版本的功能和优点。此外，Altium Designer还增加了许多改进和高端功能，使得工程设计人员能够将系统设计中的FPGA与PCB设计及嵌入式设计集成在一起。

• ‌集成化设计环境‌：Altium Designer提供了一个综合性的设计环境，结合了电路图设计、PCB布局、元件库管理等功能，所有设计活动可以在一个平台上完成。
• ‌图形化界面‌：提供直观的图形化用户界面，便于用户进行设计和编辑。
• ‌高级设计功能‌：支持多层PCB设计、高速信号设计、电源完整性分析等。
• ‌元件库管理‌：内置强大的元件库管理系统，简化设计过程中的元件选取和应用。

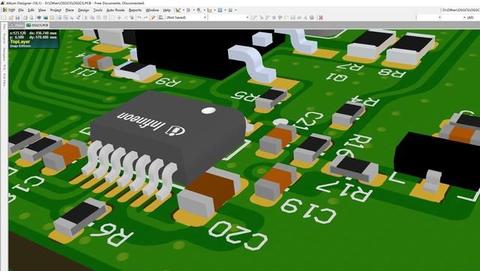

• ‌3D可视化‌：支持3D可视化功能，帮助识别潜在的设计问题。

主要功能

• ‌电路原理图设计‌
• ‌印刷电路板设计‌
• ‌电路模拟仿真‌
• ‌FPGA及逻辑器件设计‌
• ‌高级信号完整性分析‌

图文教程

以下是一个关于如何在Altium Designer中加载滑动变阻器原理图库的图文教程：

1. ‌打开Altium Designer并新建一个原理图库‌：
2. ‌点击Tool中的New component‌：
3. ‌命名器件名字为res tap（滑动变阻器的意思）‌：
4. ‌绘制滑动变阻器的图形‌：
   • 画一个矩形表示电阻体，注意电气端向外。
   • 画引脚表示电阻的两端和滑动端。
   • 使用线条和空格键调整方向。
5. ‌将制作好的滑动变阻器放到原理图上‌：

功能优势

Altium Designer以其强大的功能和优势，在电子设计领域享有盛誉：

• ‌高效能的元件搜索、布局和创建‌：提供闪电般快速的元件和模型搜索，以及统一的元件编辑器。
• ‌优化的物料清单和供应链引擎‌：与真实物料相挂钩，提供实时可用性、价格和供应信息。
• ‌3D建模和协同设计‌：支持3D多板建模和协同设计，提高设计效率和准确性。
• ‌先进的层堆栈和阻抗设计‌：使用快速准确的场求解器，计算单端和差分阻抗。
